泰山第二次培训：UNet图像分割¶
约 436 个字 331 行代码 2 张图片 预计阅读时间 6 分钟
目标¶
任务二：UNet图像分割¶
使用 U-Net 模型进行图像分割，掌握图像分割的基本原理与实现方法
数据集：Vaihingen（含image和label）
Text Only
# 类别与掩码颜色映射关系
CLASSES = ('ImSurf', 'Building', 'LowVeg', 'Tree', 'Car', 'Clutter')
PALETTE = [[255, 255, 255], [0, 0, 255], [0, 255, 255], [0, 255, 0], [255, 204, 0], [255, 0, 0]]
要求：有训练流程（包括读取数据集、数据增强、模型训练、模型评估，模型保存等）,数据增强方法不少于三种
评估指标：mIoU 平均交并比 (mIoU, Mean Intersection over Union)
定义: 所有类别的 IoU 的平均值。
公式:
Text Only
$\text{mIoU} = \frac{1}{C} \sum_{i=1}^{C} \text{IoU}_i $
其中:
Text Only
C是类别的总数，${IoU}_i$是类别i的交并比。
数据集目录层级：
Python
pptorchlearn3
│
├── dates
│ └── vaihingen
│ ├── image
│ │ ├── top_mosaic_09cm_area1.tif
│ │ ├── top_mosaic_09cm_area2.tif
│ │ ├── top_mosaic_09cm_area3.tif
│ │ ├── top_mosaic_09cm_area6.tif
│ │ ├── top_mosaic_09cm_area13.tif
│ │ ├── top_mosaic_09cm_area17.tif
│ │ ├── top_mosaic_09cm_area27.tif
│ │ ├── top_mosaic_09cm_area28.tif
│ │ ├── top_mosaic_09cm_area35.tif
│ │ └── top_mosaic_09cm_area37.tif
│ └── label
│ ├── top_mosaic_09cm_area1_noBoundary.tif
│ ├── top_mosaic_09cm_area2_noBoundary.tif
│ ├── top_mosaic_09cm_area3_noBoundary.tif
│ ├── top_mosaic_09cm_area6_noBoundary.tif
│ ├── top_mosaic_09cm_area13_noBoundary.tif
│ ├── top_mosaic_09cm_area17_noBoundary.tif
│ ├── top_mosaic_09cm_area27_noBoundary.tif
│ ├── top_mosaic_09cm_area28_noBoundary.tif
│ ├── top_mosaic_09cm_area35_noBoundary.tif
│ └── top_mosaic_09cm_area37_noBoundary.tif
实现¶
虚拟环境¶
安装依赖¶
Python
pip install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cpu
pip install numpy opencv-python matplotlib tqdm pillow
pip install scikit-learn

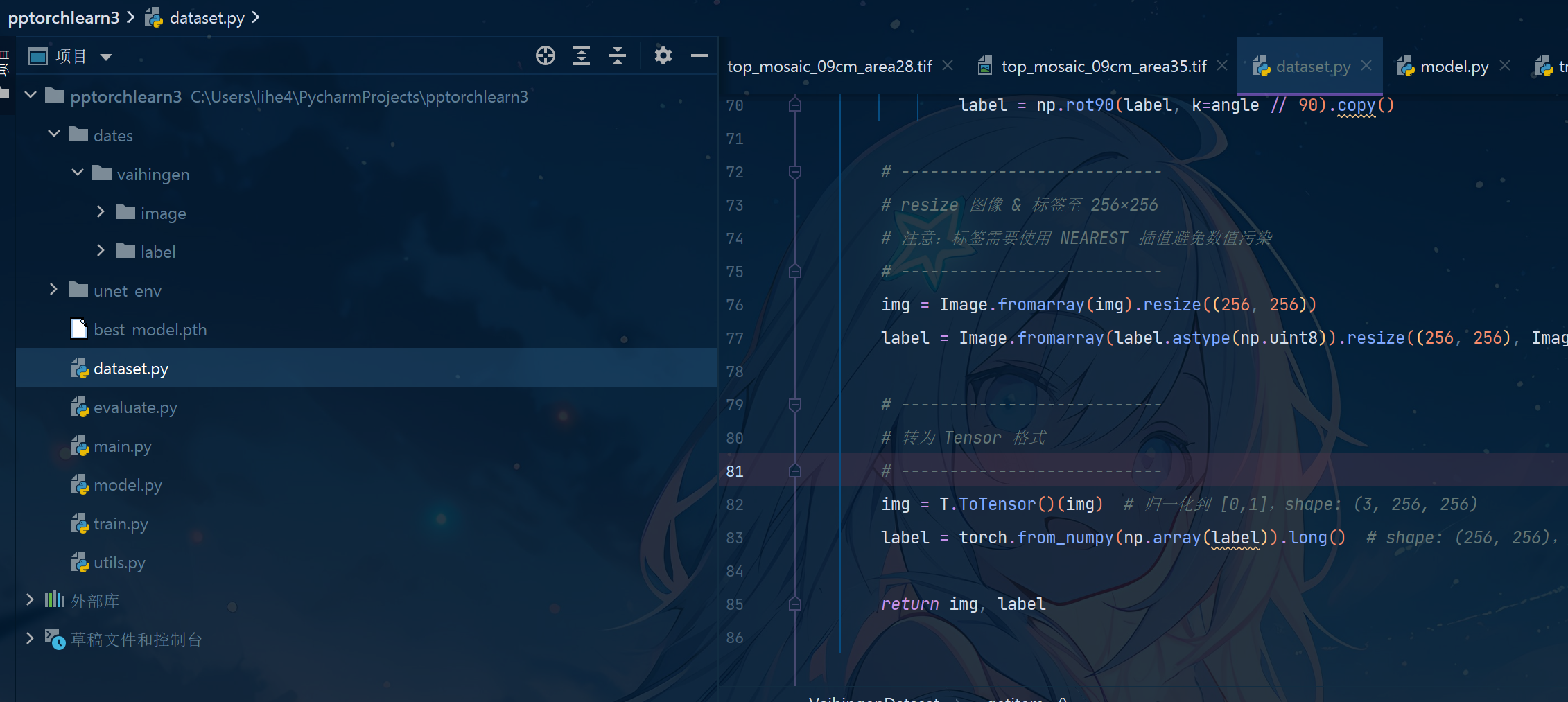

项目结构¶
Python
pptorchlearn3/
├── unet_env/ # 虚拟环境目录（不上传）
├── dates/
│ └── vaihingen/ # 原始数据集
│ ├── image/
│ └── label/
├
│── dataset.py # 数据集加载和预处理
│── model.py # U-Net 模型
│── train.py # 训练流程
│── evaluate.py # mIoU评估逻辑
│── utils.py # 常用工具函数
│── main.py # 程序主入口
└── best_model.pth # 保存的最佳模型（训练后生成）
各文件详细代码¶
dataset.py - 数据加载与增强
Python
import os
import torch
from torch.utils.data import Dataset
from PIL import Image
import numpy as np
import torchvision.transforms as T
import random
# 颜色映射表：RGB颜色 -> 类别编号
PALETTE = {
(255, 255, 255): 0, # ImSurf
(0, 0, 255): 1, # Building
(0, 255, 255): 2, # LowVeg
(0, 255, 0): 3, # Tree
(255, 204, 0): 4, # Car
(255, 0, 0): 5 # Clutter
}
def mask_to_class(mask):
"""
将 RGB 掩码图像转换为整数标签矩阵
每个像素点 RGB 匹配 PALETTE 中的某一类，映射为 0~5 的整数标签
"""
mask = np.array(mask) # (H, W, 3)
label_mask = np.zeros(mask.shape[:2], dtype=np.int64) # 初始化 label map
for rgb, idx in PALETTE.items():
matches = np.all(mask == rgb, axis=-1) # 找出所有匹配某种颜色的位置
label_mask[matches] = idx # 设置为对应类别索引
return label_mask # 返回的是整数标签图 (H, W)
class VaihingenDataset(Dataset):
def __init__(self, image_dir, label_dir, transform=True):
"""
image_dir: 图像文件夹路径
label_dir: 标签（掩码）文件夹路径
transform: 是否应用数据增强（翻转/旋转）
"""
self.image_paths = sorted([os.path.join(image_dir, f) for f in os.listdir(image_dir)])
self.label_paths = sorted([os.path.join(label_dir, f) for f in os.listdir(label_dir)])
self.transform = transform
def __len__(self):
return len(self.image_paths)
def __getitem__(self, idx):
# 加载图像（RGB）和标签掩码图像（RGB）
img = Image.open(self.image_paths[idx]).convert('RGB')
label = Image.open(self.label_paths[idx]).convert('RGB')
# 转为 numpy 并进行颜色到类别的映射
img = np.array(img)
label = mask_to_class(label) # 得到标签图 (H, W)，值域在 0~5
# ---------------------------
# 数据增强（3种：左右翻转，上下翻转，旋转）
# ---------------------------
if self.transform:
if random.random() > 0.5:
img = np.fliplr(img).copy()
label = np.fliplr(label).copy()
if random.random() > 0.5:
img = np.flipud(img).copy()
label = np.flipud(label).copy()
if random.random() > 0.5:
angle = random.choice([90, 180, 270])
img = np.rot90(img, k=angle // 90).copy()
label = np.rot90(label, k=angle // 90).copy()
# ---------------------------
# resize 图像 & 标签至 256×256
# 注意：标签需要使用 NEAREST 插值避免数值污染
# ---------------------------
img = Image.fromarray(img).resize((256, 256))
label = Image.fromarray(label.astype(np.uint8)).resize((256, 256), Image.NEAREST)
# ---------------------------
# 转为 Tensor 格式
# ---------------------------
img = T.ToTensor()(img) # 归一化到 [0,1]，shape: (3, 256, 256)
label = torch.from_numpy(np.array(label)).long() # shape: (256, 256)，类型为 long
return img, label
model.py - U-Net 模型结构
Python
# model.py
import torch
import torch.nn as nn
# 两次卷积+激活模块
class DoubleConv(nn.Module):
def __init__(self, in_c, out_c):
super().__init__()
self.conv = nn.Sequential(
nn.Conv2d(in_c, out_c, 3, padding=1),
nn.ReLU(inplace=True),
nn.Conv2d(out_c, out_c, 3, padding=1),
nn.ReLU(inplace=True)
)
def forward(self, x):
return self.conv(x)
# U-Net 网络结构
class UNet(nn.Module):
def __init__(self, n_classes):
super().__init__()
# 编码器部分
self.down1 = DoubleConv(3, 64)
self.pool1 = nn.MaxPool2d(2)
self.down2 = DoubleConv(64, 128)
self.pool2 = nn.MaxPool2d(2)
self.down3 = DoubleConv(128, 256)
self.pool3 = nn.MaxPool2d(2)
self.down4 = DoubleConv(256, 512)
self.pool4 = nn.MaxPool2d(2)
# 编码器底部
self.bottleneck = DoubleConv(512, 1024)
# 解码器部分
self.up1 = nn.ConvTranspose2d(1024, 512, 2, stride=2)
self.conv1 = DoubleConv(1024, 512)
self.up2 = nn.ConvTranspose2d(512, 256, 2, stride=2)
self.conv2 = DoubleConv(512, 256)
self.up3 = nn.ConvTranspose2d(256, 128, 2, stride=2)
self.conv3 = DoubleConv(256, 128)
self.up4 = nn.ConvTranspose2d(128, 64, 2, stride=2)
self.conv4 = DoubleConv(128, 64)
# 输出层
self.out = nn.Conv2d(64, n_classes, 1)
def forward(self, x):
# 编码器流程
d1 = self.down1(x)
d2 = self.down2(self.pool1(d1))
d3 = self.down3(self.pool2(d2))
d4 = self.down4(self.pool3(d3))
# 编码器底部
bn = self.bottleneck(self.pool4(d4))
# 解码器流程 + concat 跳跃连接
u1 = self.conv1(torch.cat([self.up1(bn), d4], dim=1))
u2 = self.conv2(torch.cat([self.up2(u1), d3], dim=1))
u3 = self.conv3(torch.cat([self.up3(u2), d2], dim=1))
u4 = self.conv4(torch.cat([self.up4(u3), d1], dim=1))
return self.out(u4)
evaluate.py - mIoU 评估指标计算
Python
# evaluate.py
import torch
import numpy as np
# 计算 mean IoU 指标
def compute_mIoU(pred, label, num_classes):
ious = []
pred = pred.cpu().numpy()
label = label.cpu().numpy()
for cls in range(num_classes):
pred_inds = (pred == cls)
label_inds = (label == cls)
intersection = np.logical_and(pred_inds, label_inds).sum()
union = np.logical_or(pred_inds, label_inds).sum()
if union == 0:
ious.append(float('nan'))
else:
ious.append(intersection / union)
return np.nanmean(ious)
utils.py - 模型保存与加载
Python
# utils.py
import torch
# 保存模型
def save_model(model, path):
torch.save(model.state_dict(), path)
# 加载模型
def load_model(model, path, device):
model.load_state_dict(torch.load(path, map_location=device))
return model
train.py - 模型训练逻辑
Python
# train.py
import torch
import torch.nn as nn
from torch.utils.data import DataLoader
from tqdm import tqdm
from evaluate import compute_mIoU
from utils import save_model
# 模型训练函数，支持自定义 epoch、学习率、batch_size
def train(model, train_set, val_set, device, num_epochs=20, lr=1e-3, batch_size=4):
# 数据加载器
train_loader = DataLoader(train_set, batch_size=batch_size, shuffle=True)
val_loader = DataLoader(val_set, batch_size=2)
# 损失函数和优化器
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=lr)
best_miou = 0
for epoch in range(num_epochs):
model.train()
total_loss = 0
# 训练阶段
for img, label in tqdm(train_loader, desc=f"Epoch {epoch+1}/{num_epochs}"):
img, label = img.to(device), label.to(device)
out = model(img)
loss = criterion(out, label)
optimizer.zero_grad()
loss.backward()
optimizer.step()
total_loss += loss.item()
print(f"[Epoch {epoch+1}] Train Loss: {total_loss:.4f}")
# 验证阶段
model.eval()
all_pred, all_label = [], []
with torch.no_grad():
for img, label in val_loader:
img = img.to(device)
pred = model(img).argmax(1).cpu()
all_pred.append(pred)
all_label.append(label)
preds = torch.cat(all_pred)
labels = torch.cat(all_label)
miou = compute_mIoU(preds, labels, num_classes=6)
print(f"[Epoch {epoch+1}] Validation mIoU: {miou:.4f}")
# 保存最优模型
if miou > best_miou:
best_miou = miou
save_model(model, 'best_model.pth')
print("Best model saved!\n")
main.py - 主运行入口
Python
import argparse
import torch
from dataset import VaihingenDataset
from model import UNet
from train import train
from utils import load_model
def main():
# 命令行参数解析
parser = argparse.ArgumentParser()
parser.add_argument('--mode', choices=['train', 'eval'], default='train')
parser.add_argument('--data_dir', type=str, default='./dates/vaihingen')
parser.add_argument('--model_path', type=str, default='best_model.pth')
parser.add_argument('--epochs', type=int, default=20)
parser.add_argument('--lr', type=float, default=1e-3)
parser.add_argument('--batch_size', type=int, default=4)
args = parser.parse_args()
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print("Using device:", device)
# 设置图像和标签路径
img_dir = f'{args.data_dir}/image'
label_dir = f'{args.data_dir}/label'
# 加载数据集
train_set = VaihingenDataset(img_dir, label_dir, transform=True)
val_set = VaihingenDataset(img_dir, label_dir, transform=False)
# 初始化模型
model = UNet(n_classes=6).to(device)
if args.mode == 'train':
train(model, train_set, val_set, device, num_epochs=args.epochs, lr=args.lr, batch_size=args.batch_size)
elif args.mode == 'eval':
model = load_model(model, args.model_path, device)
print("模型加载完成，后续可添加测试代码。")
if __name__ == "__main__":
main()
参数说明：¶
| 参数 | 类型 | 默认值 | 说明 |
|---|---|---|---|
--mode | str | 'train' | 运行模式：'train'训练，'eval'评估 |
--data_dir | str | './dates/vaihingen' | 数据集的根目录（包含 image 和 label 文件夹） |
--model_path | str | 'best_model.pth' | 模型保存或加载的文件路径 |
--epochs | int | 20 | 训练轮数 |
--batch_size | int | 4 | 每批次训练样本数量（越大占显存越多） |
--lr | float | 0.001 | 学习率，控制模型参数更新步长 |

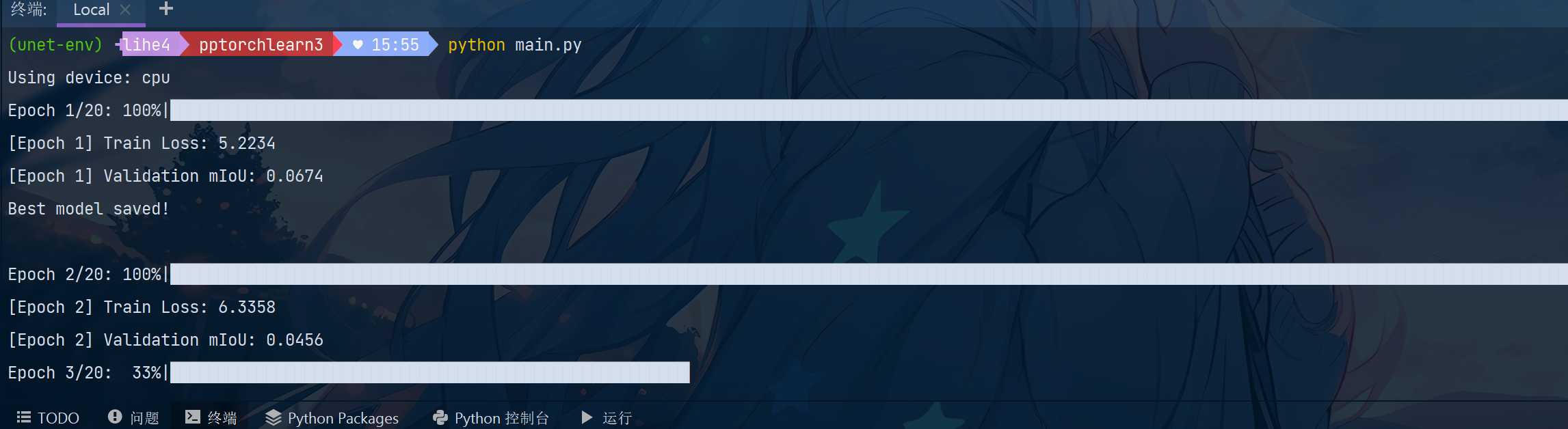

运行训练¶
Bash
python main.py --mode train --data_dir ./dates/vaihingen --model_path best_model.pth --epochs 30 --batch_size 8 --lr 0.0005
## 指定参数
python main.py ## 不指定
补充说明¶
-
数据增强包括了：
-
随机水平翻转
- 随机垂直翻转
- 随机旋转
- 模型保存路径：
best_model.pth - 评估指标：mIoU，按6个类分别计算 IoU 后取均值
等待训练结束即可。
